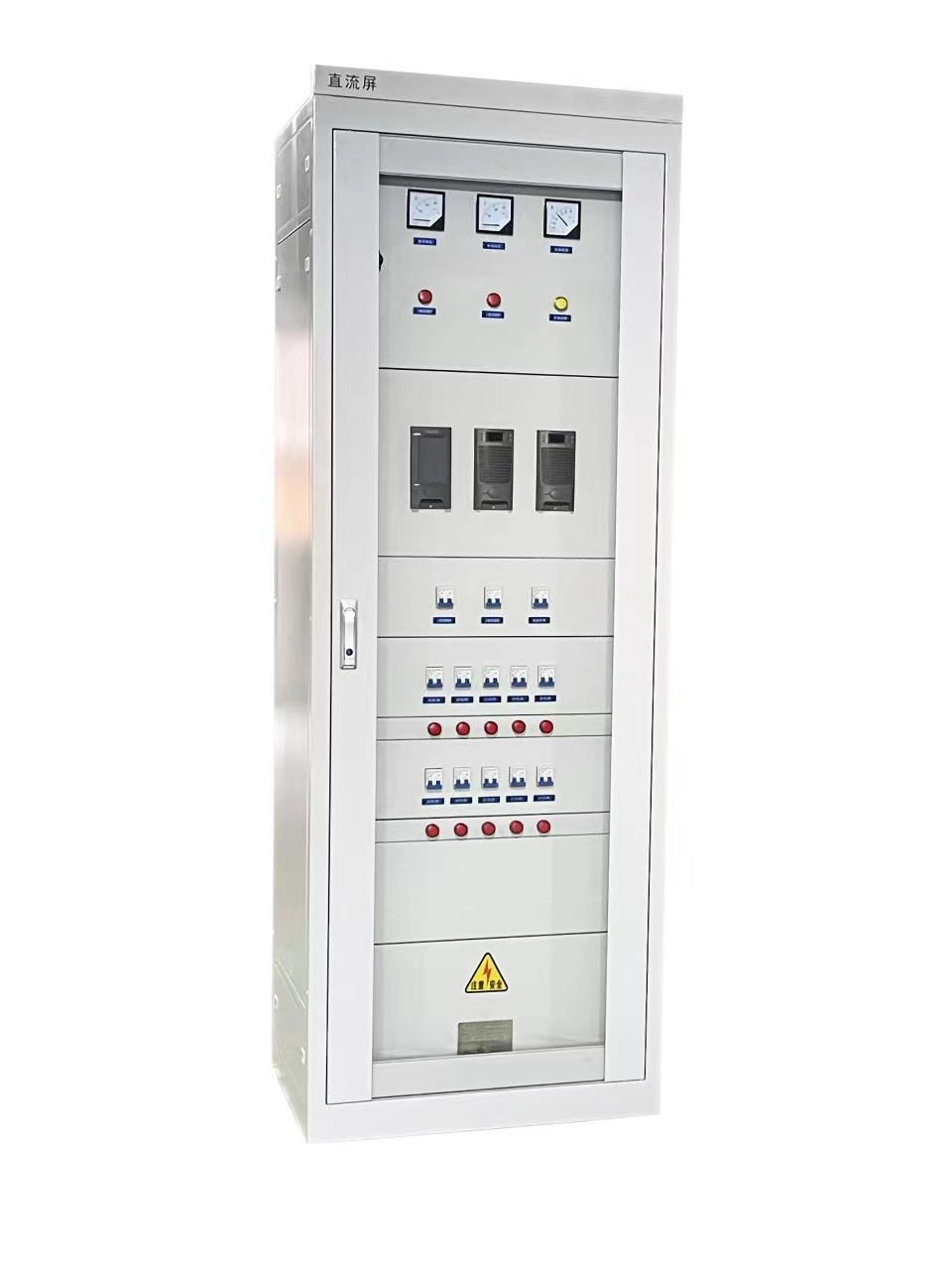

产品名称:柜式直流屏

更新时间:2022-07-28 16:49:20

产品详情

产品概述

GZDW直流屏,适用于不同电压等级的变电站、发电厂、工矿企业电气化铁路及高层建筑等领域、可作为高压开关、继电保护、自动装置的操作电源盒控制电源。系统采用一-体化设计思想,由监控模块、整流模块、绝缘监测模块、开关量监测模块、降压模块等构成,具有技术先进、配置合理、监测智能化、操作简单等特点。可与上位机通讯,方便地实现“遥测、遥控、遥信、遥调"四遥功能,是无人值守的理想直流设备。


功能特点

◆两路交流输入自动切换,确保系统正常运行;

◆超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所;

◆采用高频开关电源技术,模块化设计,N+1热备份,可靠性高;

◆整流模块可以带电热插拔,日常维护方便快捷;

◆充电模块采用国际最新软件开关技术,转换效率高,电磁干扰小;

◆硬件低差自主均流技术,模块间输出电流不平衡度典型值土3%;

◆监控可选用液晶屏、触摸屏、界面友好丰富,操作简单方便;

◆监控实时对系统运行实施全面监测和控制,可进行系统设置、信息查询,也可通过后台监控和远程监控对系统实施,遥测、遥控、遥信、遥调”四遥功能,实现无人值守;

◆监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理,具有过欠压、过温告警及故障告警,确保蓄电池工作在**状态,延长蓄电池的使用寿命;

◆具备手动、自动调压功能及支路绝缘检测功能;

◆可靠的防雷和高度的绝缘防护措施,确保系统和人身安全;

◆提供RS232、RS485两种通讯接口,和RTU、CDT、MODBUS三种通讯规约选择;

◆备有扩展接口可接入外部其它设备。


电池容量配置原则

■满足事故停电状态的持续放电,事故时间选定为1小时。

■放电末期合闻时所剩下容量不低于额定容量的25%;

■保证在冲击负荷出现时直流母线电压下降不超过10%;

■对免维护电池合闸电流-般不超过4C;

■考虑到电池组末期老化时容量衰减故选储蓄系数1.2;

■具体容量设计可参照**有关标准和电池厂家提供的技术资料。



结构特点

◆柜体结构

柜体正面为金属框玻璃门,后面为双开门,底部进线、顶部排风, 采用电脑灰喷塑,外形美观大方。

◆柜体面数

柜体数与模块数、馈线回路数、电池容量及直流电压等因素有关,以220VDC系统,柜体尺寸(mm): 2260x800 600为例,标配情况下为:



容量(AH)

10-50

65-120

150-200

250-350

400-500

600-800

1000

面数

单组电池

1

2-3

3-4

4-5

5-6

7-8

9-10

双组电池

2

3-4

4-5

5-6

10-12

12-14

14-17

 注: 200Ah以上容量电池可采用电池架安装。

◆外形尺寸(mm)

1800x 800 x 600, 2260x 800 x 600, 2360 x 800x 600三种规格,如有特殊要求可根据用户需求定制。


产品选型


选用模块

配置

系统说明

DMU系列液晶显示监控模块

必配

本系统专为小容量用户而设计,采

DMU系列液晶屏监控,中文菜

单显示,技键操作方便,适用于

40Ah/220VDC65Ah/110VDC

100Ah48VDC/24VDC的小型开

关站、小型变电站()及用户终端,

可作为高压开关、继电保护、自动

装置的操作和控制电源。可选用二

路交流输入。采用馈电与蓄电池组

合成一体柜。

外形尺寸:

1800 x 800x 600

2260 x 800 x 600

(**)mm



DR系列第三代第四代整流块

DGL系列降压模块

DIU系列绝缘监测模块

选配

DBU系列电池巡检模块

DSU系列开关量监测模块
